K13マーチメーターフード取付け説明 必要な物 +ドライバー、配線工具、両面テープ、ボンド(コニシG17等)、ハサミ、エアーソー、厚手カッター、ビニールテープ、ホットボンド等 |
|
クラスターリッドを手前に引いて外します。 赤いドライバー部分のビスを外します。 グローブBOXを手前に引いて外します。 |
|

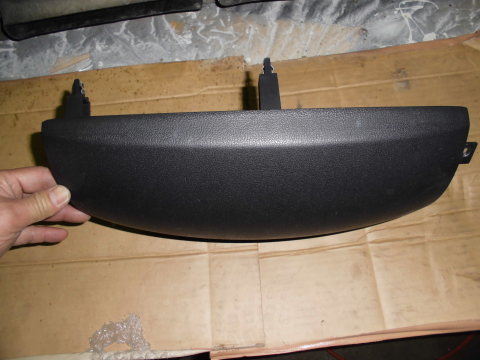

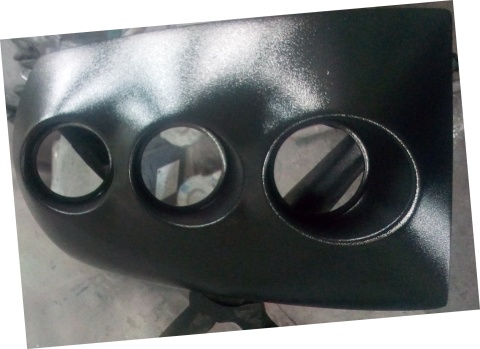

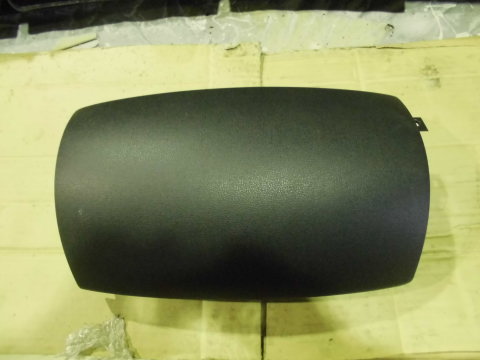

純正グローブBOXは大きく丸みが付いているため複数の追加メーター取付けは難しい形状です。 グローブBOXをカットして取り付ける形状にしましたので丸みを抑えて運転席から60φメーターが見えるようにオフセットしています。 又、メーターフード面よりメーターが内側に収まるようにしています。 |
|

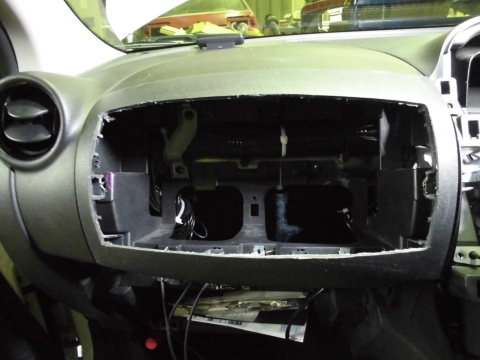

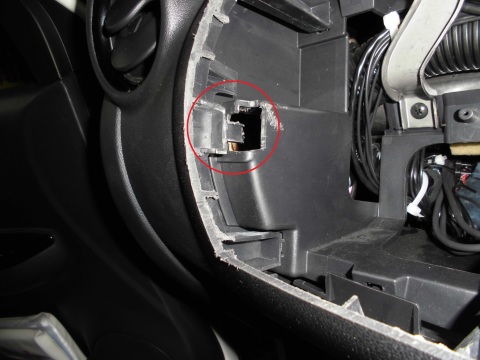

グローブBOXをカット、赤丸部分ダッシュボード をエアーソーや厚手のカッターで加工します。 デフィCRメーターの後部干渉するための加工ですので、他のメーカーで厚み違いにより追加工又は無しは現物で確認して下さい。 |
|

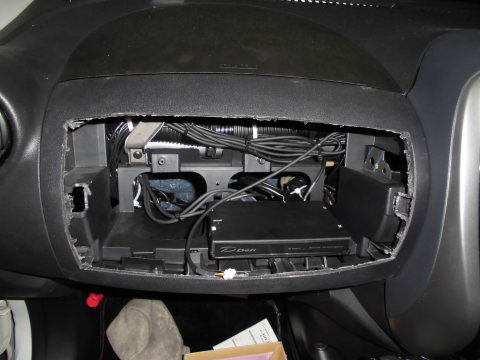

コントロールユニットは両面テープで固定します。 | |

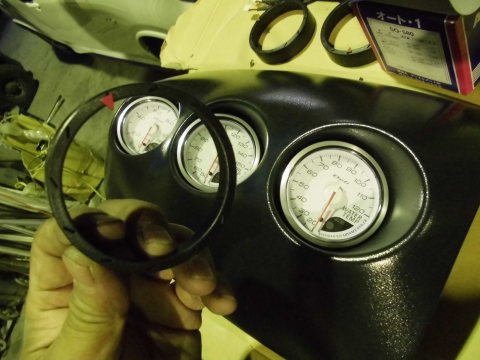

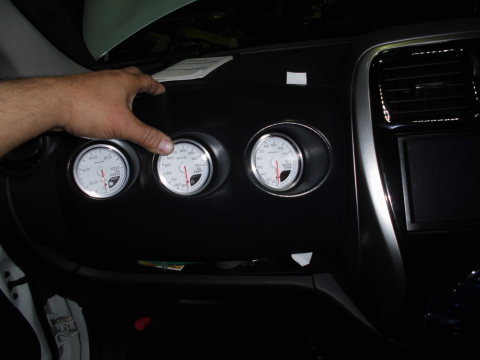

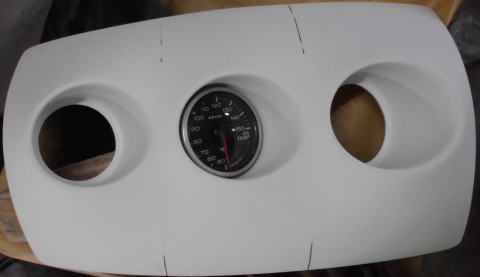

メーター取付け穴はあまり余裕が無いのでリングは外して固定です。 取付けは可能ですが、ギリギリの寸法なのでメーター固定穴を上手く加工して下さい。 |
|

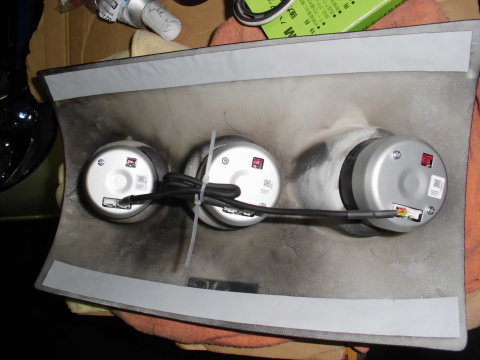

メーター固定部分にビニールテープ、又はホットボンドで固定します。 メーターの位置の調整が出来るビニールテープ取り付けをお勧めします。 メーターフード裏面上下5o内側にボンドを薄く塗り、半乾きになったら両面テープを貼り付けます。 |
|
グローブBOXは脱脂します。 両面テープ1部裏返しして位置決め後テープを引いて剥がしたら軽く押して固定します。 |
|

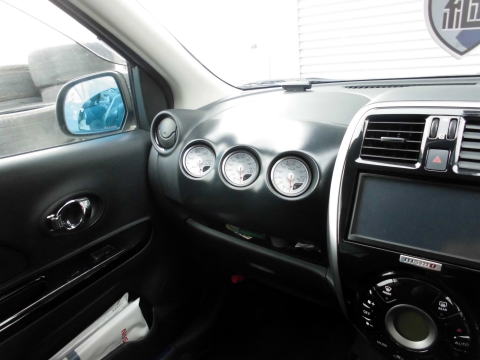

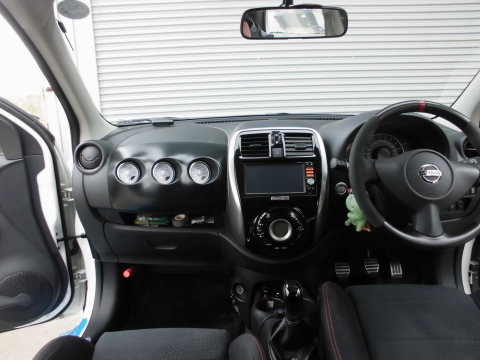

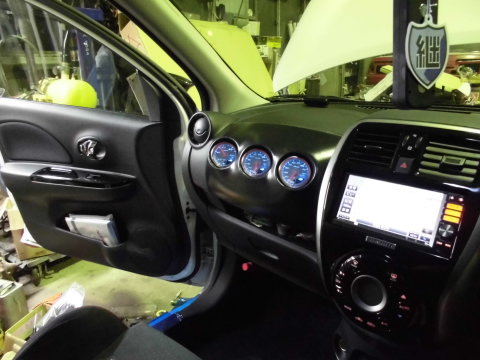

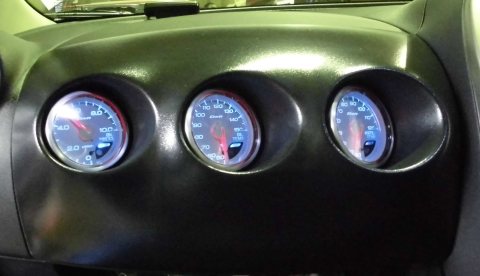

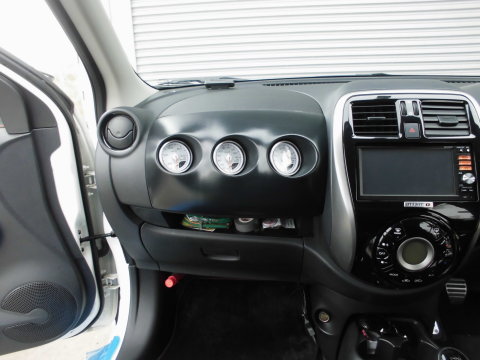

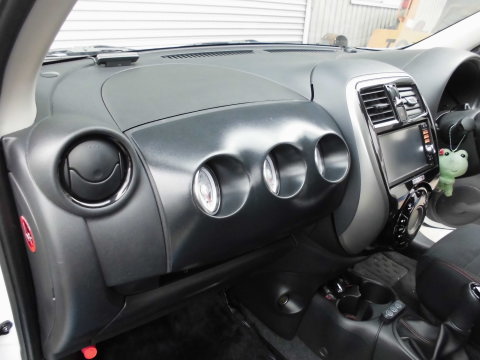

装着画像 | |
