汎用ウォータースプレーKIT

効果　ラジエーター、インタークーラーの冷却、タイヤの熱ダレ回復・ロングライフ化

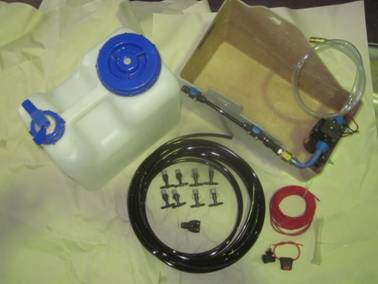

KIT内容　組み立て済みBOX（FRPBOX、10Lタンク、高圧ポンブ）、　スプレーノズル、ホース、配線、スイッチ、ネジ

※動作テストしてから出荷しているので水が残っています。

必要工具

2.5�o・6�oドリル、カッター、ニッパー、プライヤー、配線カシメ工具、100円ライター

車両分解に伴う工具　＋−ドライバー、レンチなど

取付け説明

１、付属のM6ボルトで車体にFRPBOXを固定します。

JZX90、100系なら左リヤフェンダー、内装無し車両なら車体中心がお勧めです。

※使用中は少量水が出る場合があります。

取付例　JZX90

取付例　AE86　FRPBOXを一部カット、ステーを制作して取付け

２、配管は2系統で開閉バルブ付きで例えば右側はラジエター、左側はタイヤ用に付属のホースを差し込んで下さい。

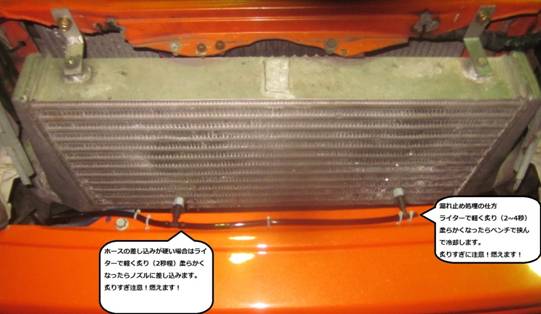

３、ホースを車体下に通してラジエター＆インターク−ラー前にタイラップベース用2.5�o穴開けてビス又はタイラップで固定します。

※ホースは気温が高い時は温めなくても大丈夫です。

使わないノズル口をライターで軽く炙りプライヤーで挟み冷えたら完了です。
炙り過ぎると燃えるので注意して下さい。

４、リヤタイヤ用　付属のY型ジョイントで左右にホースを分配します。

タイヤカスで破損しないようにステップギリギリに固定して下さい。

他にステーなどで工夫して取り付けて下さい。

５、車両キーオン12V電源からヒューズ〜操作しやすい所にスイッチを固定して赤ハーネスとポンプ赤と結線します。ポンプ黒線はボディーアースします。ポンプ消費電力60W÷12V＝電流５A

使い方

各部を点検してタンクに水を入れて上部にある開閉バルブレバーをひらくにする。
BOX脇の開閉バルブをOPENにする、電源スイッチを入れて動作を確認して問題無ければ完了です。規定の水圧でポンプは自動停止します。

メンテナンス

使用する水は水道水で井戸水を使う場合はタンクにゴミが溜まらないようにして下さい。
ノズル噴霧が不良の場合は簡単に分解出来ますので洗浄して下さい。
